Cantaritor de control inteligent de mare viteza

Verificatorul de cântărire inteligent de mare viteză este un sistem compact de cântărire în linie dezvoltat de Jiangsu Jutian Weighing Equipment Co., Ltd. pentru inspecția dinamică a greutății produselor ambalate mici și ușoare. Este proiectat să funcționeze la un randament ridicat pe liniile de producție în care greutățile individuale ale produsului variază de la câteva grame la câteva kilograme și unde articolele în afara toleranței trebuie identificate și îndepărtate fără a întrerupe ciclul liniei.

Echipamentul captează citirile de greutate în timpul tranzitului transportor, procesează fiecare măsurătoare printr-un lanț de filtrare digital și declanșează un mecanism de respingere pneumatic sau mecanic pentru articolele neconforme. Toate evenimentele de cântărire sunt marcate temporal și înregistrate pentru trasabilitate.

Specificatii tehnice

Note de performanță:Precizia și debitul sunt influențate de dimensiunile produsului, materialul de ambalare și stabilitatea liniei. Specificațiile de mai sus se bazează pe testele controlate din fabrică cu produse reprezentative. Punerea în funcțiune la fața locului validează performanța reală în condiții de producție.

Jiangsu Jutian Weighing Equipment Co., Ltd. este certificat ISO9001. Centrul de cercetare și dezvoltare 919 al companiei a dezvoltat 68 de brevete naționale și 20 de drepturi de autor pentru software legate de instrumente de cântărire, algoritmi dinamici și sisteme automate de control al cântăririi. Produsele sunt certificate CE și sunt produse în două unități de producție.

Arhitectura sistemului și componentele cheie

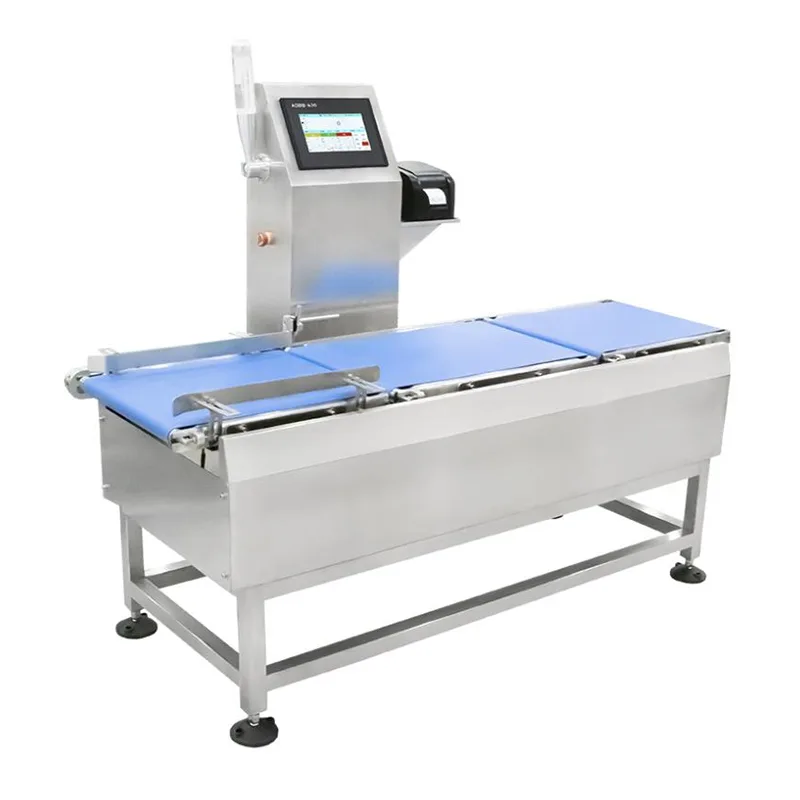

Cantareata de control cuprinde trei secțiuni integrate: transportor de alimentare, zonă de cântărire și ieșire cu stație de evacuare. Transportorul de alimentare spațiează și accelerează produsele la o viteză stabilă înainte ca acestea să intre în zona de cântărire. Transportorul de cântărire este montat pe un ansamblu de celule de sarcină cu calibre tensometrice izolat mecanic de secțiunile de antrenare. Un senzor fotoelectric detectează intrarea produsului și declanșează secvența de captare a greutății. După cântărire, produsele trec la ieșire, unde un împingător pneumatic deviază articolele neconforme într-un coș de gunoi sau într-un transportor separat. Acţionarea împingătorului este temporizată utilizând poziția urmărită a produsului pentru a asigura o ejectare precisă.

Celulele de sarcină sunt selectate pentru intervalul de greutate țintă și cerințele de rezoluție. Controlerul cu ecran tactil stochează parametri specifici produsului — greutatea țintă, limitele superioare/inferioare, viteza transportorului și întârzierea respingerii — și afișează statistici de producție în timp real, inclusiv rata de trecere, numărul de respingeri și histograma distribuției greutății.

Prelucrare și comunicare în timp real a datelor

Semnalele de greutate sunt eșantionate la frecvență înaltă și procesate de un algoritm de filtrare digitală care compensează vibrațiile mecanice și zgomotul curelei. Valoarea greutăţii procesate este comparată cu limitele de toleranţă stocate. Decizia sistemului (reușită/eșec) și greutatea măsurată sunt transmise controlorului de ieșire pentru execuția sortării.

Toate înregistrările de greutate sunt marcate temporal și pot fi exportate prin USB în format CSV. Interfețele de comunicație (Ethernet, RS232, RS485) acceptă integrarea datelor cu platformele MES, SCADA sau ERP. Sistemul poate fi configurat să scoată date continuu, la cerere sau după fiecare ciclu de inspecție, pe baza cerințelor sistemului gazdă.

Calibrare și întreținere de rutină

Calibrarea se realizează prin interfața ecranului tactil folosind greutăți de testare certificate. Sunt disponibile atât rutine de calibrare cu un singur punct, cât și cu mai multe puncte. Procedura ghidată minimizează eroarea operatorului și nu necesită dezasamblare.

Program de întreținere de rutină:
Zilnic:Curățați platforma de cântărire și suprafața benzii transportoare; verificați conexiunile cablurilor senzorului.
Săptămânal:Verificați tensiunea și alinierea benzii transportoare; verificați presiunea sistemului pneumatic (0,6–0,8 MPa) și funcția actuatorului.
Lunar:Efectuați verificarea preciziei cu greutăți certificate; inspectați și lubrifiați rulmenții transportoarelor.
Rezolvarea problemelor comune:Derivarea greutății poate indica suprasarcina senzorului sau celula de sarcină deteriorată; Eșecul de respingere se referă adesea la scăderea presiunii aerului sau la împingător nealiniat. Piesele de schimb pentru articolele de uzură obișnuită (curele, filtre, senzori) sunt păstrate în inventar pentru înlocuire promptă.

Produse tipice și scenarii de inspecție

Întrebări frecvente (Întrebări frecvente)

Care este greutatea minimă a produsului pe care sistemul o poate inspecta în mod fiabil?
Intervalul de cântărire specificat începe de la 5 g. Inspecția dinamică fiabilă a produselor foarte ușoare depinde de forma produsului, centrul de greutate și viteza transportorului. Produsele sub 5 g pot fi evaluate de la caz la caz în timpul analizei de inginerie.

Cum asigură mecanismul pneumatic de respingere îndepărtarea precisă fără a deteriora produsele adiacente?
Timpul de respingere se bazează pe viteza transportorului și urmărirea poziției produsului de la senzorul fotoelectric. Controlerul calculează momentul exact în care produsul neconform ajunge la împingător și activează cilindrul pneumatic pentru o cursă definită. Distanța dintre produs și produs trebuie să fie suficientă pentru ca împingătorul să se retragă înainte de sosirea următorului produs. Distanța minimă este determinată în timpul configurării sistemului.

Cum se menține precizia la un randament ridicat?
Algoritmii de filtrare digitală extrag o valoare stabilă a greutății din fereastra scurtă de măsurare disponibilă la viteză mare. Izolarea mecanică a transportorului de cântărire reduce transmisia vibrațiilor. Pentru aplicațiile de foarte mare viteză, compromisul dintre debit și precizie este discutat în timpul specificației sistemului, iar acuratețea realizabilă este confirmată prin testarea dinamică cu mostre de produse ale clienților.

Poate cântăritorul să se ocupe de produse care nu sunt rigid plat pe partea inferioară?
Produsele cu baze neuniforme sau flexibile pot prezenta variații crescute ale greutății în timpul cântăririi dinamice. Materialele personalizate pentru curele, șinele de ghidare sau suporturile specifice produsului pot fi luate în considerare pentru a stabiliza articolele în timpul tranzitului. Mostrele de produse sunt de obicei testate în timpul fazei de inginerie pentru a determina dacă este necesară fixarea suplimentară.

Care este procedura de comutare între diferite produse?
Parametrii produsului — greutatea țintă, limitele de toleranță, viteza transportorului și setările de respingere — sunt stocați ca presetări denumite în controlerul cu ecran tactil. Operatorul selectează produsul dorit din meniu și toți parametrii se încarcă automat. Nu sunt necesare ajustări mecanice pentru produse din aceeași dimensiune și clasă de greutate. După schimbare, se recomandă verificarea calibrării cu o greutate de referință.
