Cântărire dinamică de mare viteză

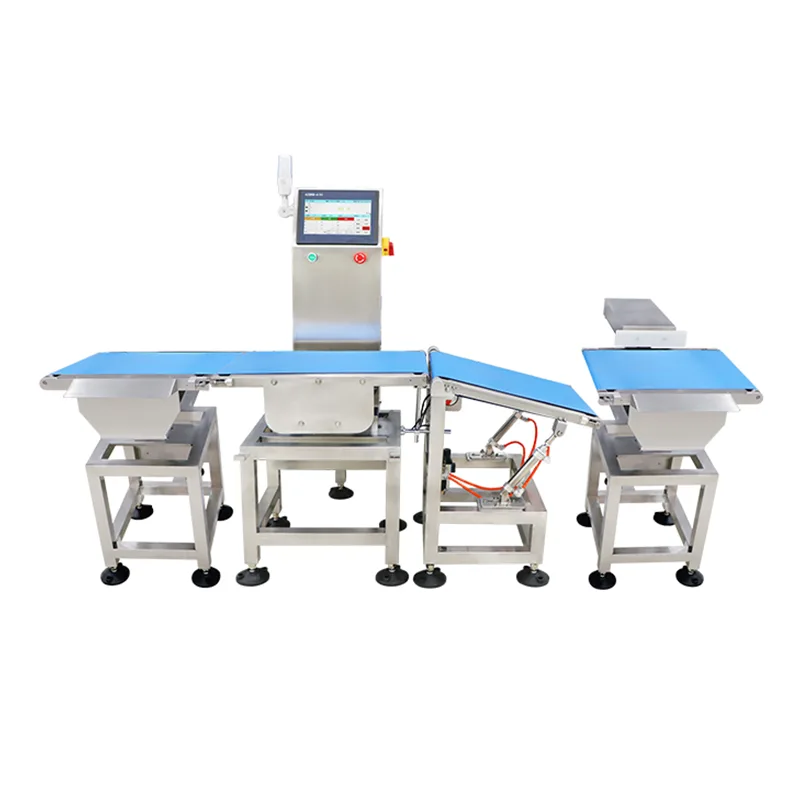

Verificatorul de cântărire de mare viteză pentru cântărire dinamică (Seria JDS) este un sistem de cântărire în linie fabricat de Jiangsu Jutian Weighing Equipment Co., Ltd. Este proiectat pentru liniile de producție în care este necesară verificarea 100% a greutății produsului la viteza liniei, fără a întrerupe fluxul de produs. Echipamentul captează citirile de greutate în timp ce produsele sunt în mișcare pe transportor, compară fiecare citire cu limite prestabilite și declanșează un mecanism de sortare pentru a separa articolele neconforme.

Cântărirea dinamică diferă de cântărirea statică prin faptul că măsurarea este efectuată în timpul mișcării transportorului. Sistemul compensează vibrațiile mecanice și mișcarea produsului printr-o combinație de algoritmi de filtrare digitală și celule de sarcină izolate mecanic. Specificațiile de precizie sunt, prin urmare, interdependente de viteza transportorului, dimensiunile produsului și greutatea produsului - o relație luată în considerare în timpul configurării sistemului.

Specificatii tehnice

Notă despre precizie:Precizia detectării este influențată de greutatea produsului, dimensiuni, viteza transportorului și condițiile de mediu. Intervalele de precizie declarate reprezintă performanțe realizabile în cadrul testării controlate din fabrică cu mostre reprezentative de produs. Punerea în funcțiune la fața locului stabilește performanța reală în condiții de producție.

Seria JDS este dezvoltată la Centrul de cercetare și dezvoltare 919 din Jiangsu Jutian și produsă în două unități de producție sub managementul calității certificat ISO9001. Compania deține 68 de brevete naționale, inclusiv multiple legate de algoritmii dinamici de cântărire și proiectarea sistemului de control de cântărire de mare viteză. Produsele sunt certificate CE.

Tehnologia de cântărire dinamică

Senzor și procesare semnal:Seria JDS folosește celule de sarcină cu tensiometru configurate într-o secțiune de cântărire izolată mecanic. Banda transportoare peste zona de cântărire este susținută în întregime de ansamblul celulei de sarcină, separat de motorul de antrenare și de transportoarele din amonte/aval prin goluri sau role de transfer. Această izolație mecanică reduce transmiterea vibrațiilor motorului în semnalul de cântărire.

Filtrare digitală și compensare a vitezei:Citirile de greutate sunt prelevate la o frecvență înaltă în timpul scurtei perioade în care fiecare produs trece peste zona de cântărire. Algoritmii de filtrare digital extrag o valoare stabilă a greutății din semnalul dinamic, compensând vibrațiile reziduale și mișcarea curelei. Capacitatea de producție a sistemului este determinată de lungimea produsului, viteza transportorului și timpul minim necesar pentru stabilizarea semnalului de cântărire.

Managementul parametrilor produsului și logica sortării

Controlerul cu ecran tactil stochează seturi de parametri pentru mai multe produse, inclusiv greutatea țintă, limitele superioare/inferioare de toleranță, viteza transportorului și modul de sortare. Când este selectat un produs, toți parametrii asociați se încarcă automat, reducând timpul de schimbare între diferitele SKU. Sistemul acceptă clasificarea bazată pe greutate în mai multe clase (de exemplu, subpondere, acceptabilă, supraponderală) cu acțiuni de sortare configurabile pentru fiecare grad.

Mecanismele de sortare sunt specificate în timpul configurării sistemului în funcție de caracteristicile produsului și de aspectul liniei. Opțiunile obișnuite includ brațe pneumatice de împingere pentru respingerea laterală, duze de suflare de aer pentru produse ușoare și clapete sau porți de deviere pentru integrarea cu transportoarele din aval. Senzorul de confirmare a respingerii verifică dacă articolele neconforme au fost eliminate cu succes înainte de sosirea următorului produs.

Fiabilitatea operațională în medii industriale

Cadrul structural este fabricat din oțel inoxidabil 304, selectat pentru durabilitate și compatibilitate cu mediile de spălare comune în producția alimentară și farmaceutică. Controlerul cu ecran tactil și carcasa electrică sunt sigilate la IP65 sau mai mare, în funcție de configurație. Cablajele și conexiunile senzorilor sunt direcționate prin conducte etanșe. Sistemul este proiectat pentru funcționare continuă în mai multe schimburi, cu rulmenți și curele specificate pentru ciclul de funcționare prevăzut.

Calibrarea se realizează prin interfața cu ecranul tactil folosind proceduri ghidate într-un singur punct sau în mai multe puncte cu greutăți de testare certificate. Întreținerea de rutină – inclusiv inspecția curelei, verificarea senzorului zero și verificarea alinierii benzii transportoare – este accesibilă fără instrumente specializate.

Scenarii tipice de implementare

Întrebări frecvente (Întrebări frecvente)

Cum afectează viteza transportorului precizia cântăririi?
Precizia și viteza sunt interdependente în cântărirea dinamică. Vitezele mai mari ale transportoarelor reduc timpul petrecut de fiecare produs pe zona de cântărire, ceea ce poate crește variația de măsurare. În timpul configurării sistemului, echipa de ingineri specifică precizia realizabilă la debitul necesar pe baza greutății și dimensiunilor produsului. Cifrele de acuratețe sunt verificate în timpul punerii în funcțiune la fața locului cu mostre de producție reale.

Ce mecanisme împiedică vibrațiile să afecteze citirile de greutate?
Sunt utilizate două abordări de proiectare: izolarea mecanică și procesarea semnalului digital. Secțiunea de cântărire este separată mecanic de motorul de antrenare și de transportoarele adiacente pentru a minimiza transmisia vibrațiilor. În ceea ce privește semnalul, algoritmii de filtrare digitală procesează probele de greutate de înaltă frecvență pentru a extrage o valoare stabilă în ciuda vibrațiilor reziduale ale mediului.

Cum gestionează sistemul mai multe produse pe aceeași linie?
Parametrii produsului, inclusiv greutatea țintă, limitele de toleranță, viteza transportorului și acțiunea de sortare, sunt stocați ca presetări denumite în controler. Operatorii selectează produsul activ din meniul ecranului tactil și toți parametrii se încarcă automat. Comutarea între presetări nu necesită recalibrare.

Ce caracteristici de trasabilitate a datelor sunt incluse?
Fiecare măsurare a greutății este marcată în timp și înregistrată cu identificatorul produsului, greutatea măsurată, starea de toleranță (reușită/eșuată) și rezultatul sortării. Datele pot fi exportate prin USB în format CSV sau transmise către un sistem gazdă prin Ethernet sau conexiune serială. Rezumatele statistice - inclusiv numărul total, rata de promovare și distribuția greutății - pot fi vizualizate pe ecranul tactil în timp real.

Cum este selectat mecanismul de sortare pentru o anumită aplicație?
Selecția mecanismului de sortare depinde de greutatea produsului, dimensiuni, tipul de ambalare, viteza transportorului și spațiul de linie disponibil. Brațele de împingere pneumatice sunt utilizate în mod obișnuit pentru cutiile de carton și containerele rigide. Sistemele de suflare cu aer sunt potrivite pentru pachetele flexibile ușoare. Etapa de revizuire a ingineriei determină mecanismul adecvat pe baza specificațiilor produsului clientului și a aspectului liniei.
